Pourquoi le petit micro-interrupteur est le héros méconnu de vos gadgets

Qu'est-ce qu'un micro-interrupteur et comment ça marche ?

Un micro-interrupteur, techniquement connu sous le nom d'interrupteur miniature à action brusque, est un interrupteur électrique qui se règle avec très peu de force physique. La caractéristique déterminante de ce composant est le mécanisme « à action instantanée ». À l'intérieur du boîtier, un levier à ressort fait basculer les contacts d'une position à une autre à une vitesse très élevée une fois qu'un point de déclenchement spécifique est atteint. Cela se produit quelle que soit la lenteur avec laquelle l'actionneur externe est enfoncé. Ce mouvement rapide garantit que l'arc électrique entre les contacts est minimisé, ce qui prolonge considérablement la durée de vie du commutateur et fournit un signal hautement fiable et reproductible. En raison de leur précision, ils sont fréquemment utilisés comme dispositifs de sécurité, capteurs et interrupteurs de fin de course dans l'électronique grand public et dans les machines lourdes.

L'importance de l'actionneur

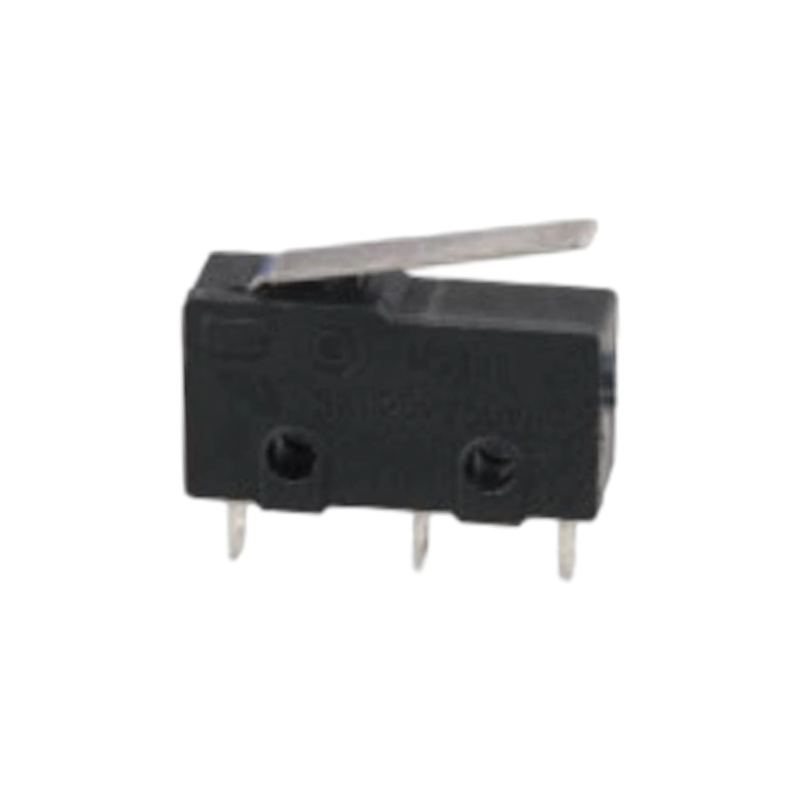

The physical part of the Micro Switch avec lequel vous interagissez s’appelle l’actionneur. Selon l'application, il peut s'agir d'un simple bouton (piston à goupille), d'un levier long ou d'un levier à galet. Un poussoir à goupille est idéal pour les mouvements courts et droits, tandis qu'un actionneur à levier réduit la force nécessaire pour déclencher l'interrupteur, ce qui le rend parfait pour détecter la présence d'une porte ou d'un objet qui passe sur un tapis roulant. La variante du levier à galet est conçue pour gérer le mouvement latéral, permettant à une came ou à une pièce coulissante de déclencher l'interrupteur en douceur sans provoquer de grippage mécanique ou d'usure excessive sur le boîtier de l'interrupteur.

Applications courantes dans la vie quotidienne et dans l'industrie

Vous interagissez probablement avec un Micro Switch des dizaines de fois par jour sans vous en rendre compte. Ce sont les « clics » à l'intérieur de la souris de votre ordinateur, le capteur de sécurité qui indique à votre micro-ondes de s'arrêter lorsque la porte s'ouvre et le fin de course qui arrête votre porte de garage à la hauteur parfaite. Dans les environnements industriels, ces interrupteurs sont utilisés pour compter les articles sur une ligne de production, détecter les bourrages dans les machines ou agir comme déclencheurs d'arrêt d'urgence. Leur capacité à gérer des millions de cycles en fait le choix idéal pour toutes les situations où la défaillance n'est pas une option et où la précision est requise.

Facteurs clés pour choisir le bon commutateur

Lors de l’intégration d’un Micro Switch dans une conception, vous ne devez pas seulement prendre en compte la taille. Les caractéristiques électriques sont primordiales ; un interrupteur conçu pour une souris d'ordinateur (basse tension) fondra s'il est utilisé pour contrôler un moteur industriel à courant élevé. Vous devez également consulter l’indice IP (Ingress Protection). Si le commutateur est exposé à la poussière, à l'huile ou à l'eau (ce qui est courant dans les applications automobiles ou extérieures), un micro-interrupteur scellé avec un indice IP67 élevé est nécessaire pour éviter la corrosion interne et une défaillance prématurée. Enfin, considérons la force opératoire ; si le mécanisme de déclenchement est délicat, vous aurez besoin d'un interrupteur avec une faible force de fonctionnement pour garantir qu'il se déclenche à chaque fois.

Conseils constructifs pour l’entretien

• Assurez-vous que l'actionneur n'est pas « sur-déplacé », ce qui pourrait plier les ressorts internes.
• Vérifiez l'accumulation de carbone sur les bornes si le commutateur est utilisé dans des applications CC haute tension.
• Écoutez un « clic » net et clair ; une pression terne ou silencieuse indique souvent une fatigue mécanique.
• Utilisez des interrupteurs avec des contacts plaqués or pour les signaux logiques à faible courant (circuit sec) afin d'éviter l'oxydation.

Comprendre les bornes NO, NC et COM

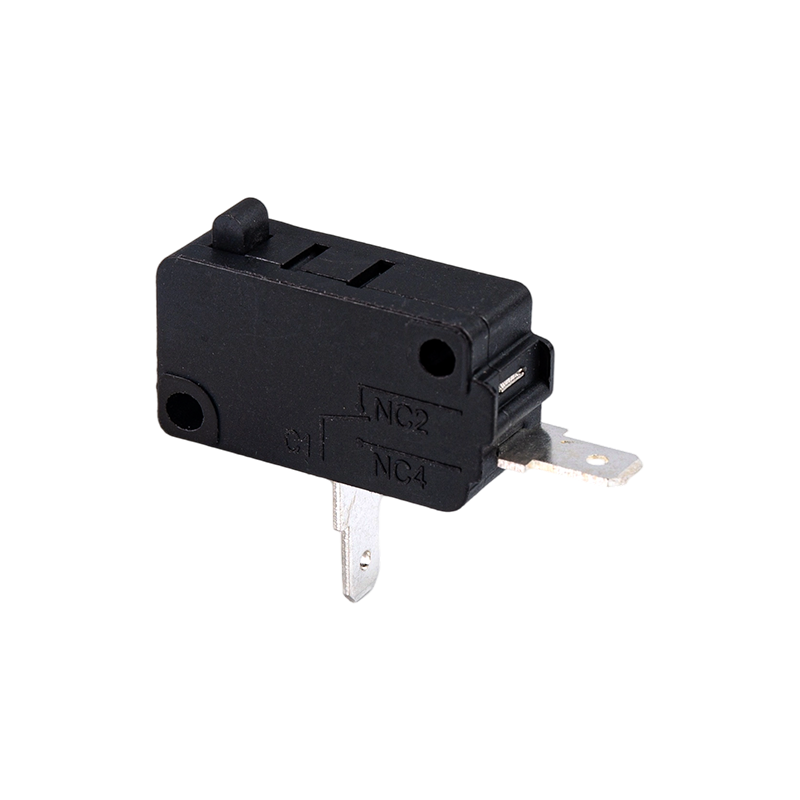

La plupart des micro-commutateurs comportent trois bornes, ce qui leur permet d'être câblés dans différentes configurations. La borne « COM » (commune) est l'endroit où l'alimentation entre. La borne « NON » (normalement ouverte) ne complète le circuit que lorsque l'interrupteur est enfoncé. À l'inverse, la borne « NC » (normalement fermée) maintient le circuit complet jusqu'à ce que l'interrupteur soit activé. Cette flexibilité est ce qui rend l'interrupteur de base miniature si utile pour les circuits de sécurité ; par exemple, une machine peut être câblée à la borne NC de sorte que si un panneau de sécurité est retiré et que l'interrupteur est relâché, l'alimentation du moteur est immédiatement coupée.

En résumé, le Micro Switch est un maître en matière de précision et de fiabilité. Sa conception à action instantanée simple mais efficace nous permet de contrôler en toute confiance des machines complexes et des appareils quotidiens. En sélectionnant le bon actionneur et la bonne puissance électrique, vous pouvez vous assurer que ce petit composant fonctionnera fidèlement pour des millions d'opérations.
